Hydraulikfreies Spannkonzept mit pneumatischer Technologie
Durch den Wechsel zur KOSMEK High-Power Technologie für pneumatische Spannsysteme konnte der Hersteller den Systemdruck und Energieverbrauch reduzieren und gleichzeitig gleiche oder höhere Haltekräfte für eine stabile Präzisionsbearbeitung erzielen.
RD Castings Ltd wurde 1976 vom heutigen Eigentümer und Geschäftsführer gegründet und zählt zu den etablierten Unternehmen der Druckgussindustrie. Das Unternehmen versorgt Kunden mit präzisionsgefertigten Aluminium- und Zinkkomponenten.
Das Unternehmen wollte von hydraulischer Spanntechnik auf pneumatische Spanntechnik umstellen und gleichzeitig die Effizienz, Sauberkeit und Stabilität des Bearbeitungsprozesses verbessern. Eine konkrete Herausforderung betraf einen dünnen Gussrahmen für ein medizinisches Diagnosegerät. Während der Bearbeitung verformte sich der Rahmen unter der Spannlast, wodurch die erforderliche Toleranz und Oberflächenqualität nur schwer erreicht werden konnten.

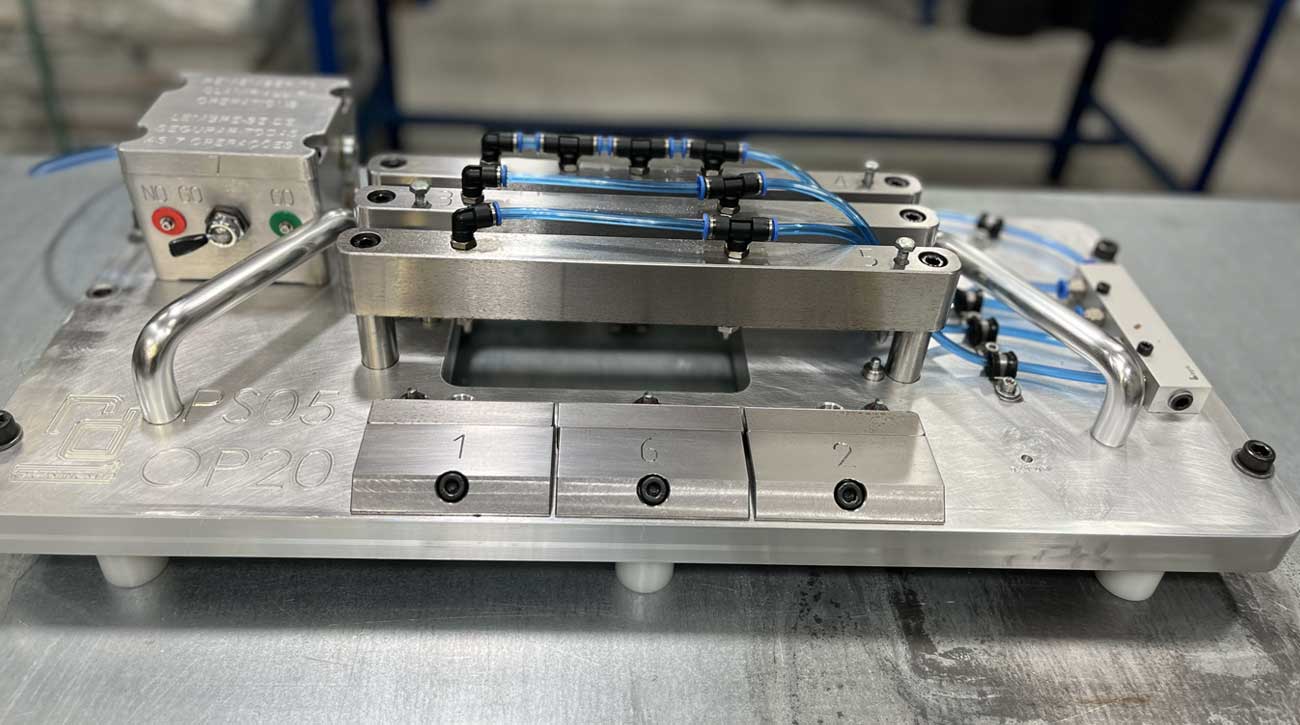

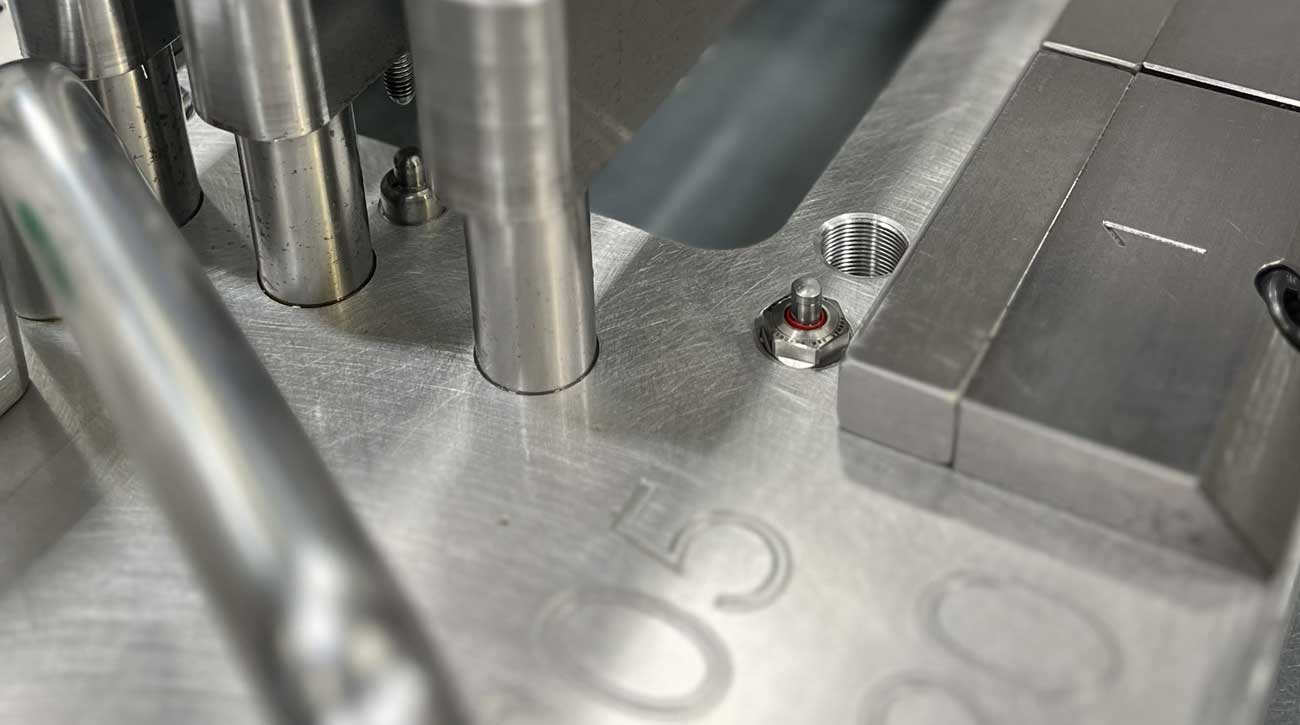

Die KOSMEK High-Power Technologie für pneumatische Spannsysteme bot eine wirksame Alternative zur hydraulischen Spanntechnik. Der Systemdruck konnte reduziert werden, was zu einem geringeren Energieverbrauch beitrug. Gleichzeitig lieferte die High-Power Serie die gleichen oder höhere Haltekräfte, die für eine stabile Bearbeitung erforderlich waren. In der Anwendung mit dem dünnen Gussrahmen wurden KOSMEK High-Power pneumatische Abstützelemente vom Typ WNC entlang der Bauteillänge eingesetzt. Dadurch wurde ein Ausknicken des Bauteils verhindert und eine feste, stabile Abstützung in Z-Richtung geschaffen.
Der Systemdruck wurde von 250 bar Hydraulikdruck auf 5 bis 6 bar Pneumatikdruck reduziert, während die erforderliche Haltekraft erhöht wurde.
Erfolgreiche Umstellung von hydraulischer auf pneumatische Spanntechnik, geringerer Energieverbrauch, verbesserte Oberflächenqualität und zuverlässiges Erreichen der erforderlichen Toleranzen.
