Herausforderungen bei der Bearbeitung in nur einer Aufspannung meistern

Vioral SA ist ein Unternehmen für Aluminium-Hochdruckguss mit starkem Fokus auf die Automobilindustrie und einer klaren Ausrichtung auf Automatisierung, Prozessdisziplin und internationale Kundenprogramme.

Für ein neues Elektromobilitätsbauteil mit hohen Stückzahlen stand Vioral vor einer doppelten Herausforderung:

1. 4-Achs-Bearbeitung in nur einer Aufspannung
   Das Bauteil musste in nur einer Spannoperation bearbeitet werden, einschließlich der Bearbeitung gegen die Spannelemente, und dabei auch unter hohen Zerspankräften stabil bleiben.
2. Wiederholgenaue Positionierung trotz Gussabweichungen
   Das Gussteil musste zuverlässig und wiederholgenau positioniert werden, auch wenn prozessbedingte Gussabweichungen auftraten, einschließlich entformungsschräger Gussflächen.

Vioral integrierte KOSMEK Komponenten direkt in das Vorrichtungsdesign, um beide Anforderungen zu lösen:

1. Spannen für die Bearbeitung gegen den Hebel
   Vioral entschied sich für die pneumatischen High-Power Schwenkspanner (WHE), um hohe Haltekräfte in Kombination mit einem Verriegelungsmechanismus zu erzielen, der die Bearbeitung gegen den Hebel ermöglicht und gleichzeitig den Einfluss auf die Bearbeitungsstabilität, einschließlich Rattern, minimiert. Erfahren Sie mehr über die High-Power Technologie
2. Präzise Positionierung trotz Gussabweichungen

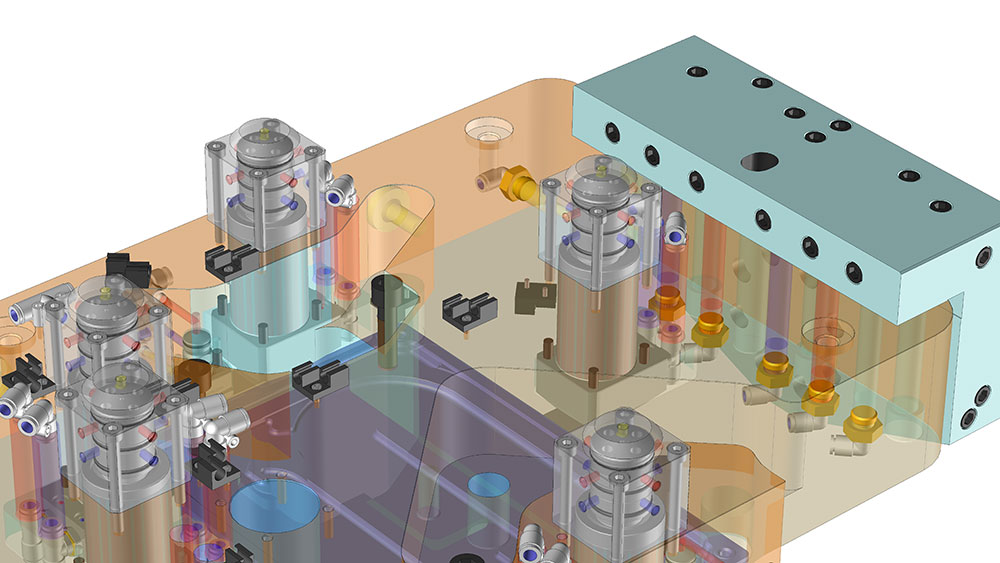

   Zur Sicherstellung einer wiederholgenauen Positionierung setzte Vioral den pneumatischen Spreiz-Zentrierbolzen (VWK) ein. Sein Expansionsprinzip unterstützt eine hohe Wiederholgenauigkeit selbst auf entformungsschrägen Gussflächen, während das Spiel zwischen eingefahrenem und expandiertem Zustand hilft, Gussabweichungen aufzunehmen, ohne die Spannqualität zu beeinträchtigen.
